Обратные клапаны для насосных станций выглядят скромно, но принцип у них древний: ещё поршневые насосы античных мастеров, описанные в трудах александрийской школы, имели подвижные заслонки, которые пропускали воду вперёд и не давали ей вернуться. Через два с лишним тысячелетия задача осталась той же, поменялись лишь материалы и точность изготовления. Деревянную створку на кожаной петле заменил латунный или пластиковый корпус с пружиной и седлом из эластомера, но физика не изменилась: поток может идти в одну сторону, а перепад давления сам закрывает затвор.

Для домашней насосной станции этот небольшой узел определяет сразу три вещи: насколько быстро вода появится после включения, как часто насос будет запускаться и переживёт ли труба первый серьёзный гидравлический удар. Ниже разберём устройство клапана, сравним основные типы, покажем, как читать характеристики, и объясним, где что устанавливать. Материал рассчитан на читателя, который уже знает, что такое гидроаккумулятор и реле давления, и хочет понять детали.

Как работает обратный клапан и что происходит в момент закрытия

Любой обратный клапан состоит из корпуса, затвора и седла. Затвором может быть шар, тарелка, диск или лепесток, седло формируется самим корпусом или вставным уплотнением. Пока давление на входе выше, чем на выходе, затвор отходит от седла и пропускает поток. Как только перепад меняется на обратный, затвор прижимается к седлу, и канал закрывается. Пружина, если она есть, помогает затвору вернуться в положение «закрыто» даже при нулевом противодавлении.

Давление открытия

У пружинных клапанов есть параметр, которому редко уделяют внимание: давление открытия. Это тот минимальный перепад, при котором затвор начинает сдвигаться. Для лёгких бытовых моделей он составляет порядка 0,01–0,05 бар (то есть 10–50 мм водяного столба), для усиленных пружин значительно выше. Если поставить клапан с высоким давлением открытия во всасывающую линию поверхностного насоса, насосу придётся тратить на его открытие часть разрежения, и высота всасывания уменьшится. Для всасывающей линии нужен самый «мягкий» клапан, а для напорной можно позволить более жёсткую пружину.

Гидравлический удар как главный враг

Когда клапан закрывается медленно, ничего страшного не происходит. Когда он закрывается в момент, когда вода уже начала двигаться назад, поток резко останавливается, и энергия движущейся массы воды превращается в скачок давления. Грубая оценка по формуле Жуковского: прирост давления равен произведению плотности воды, скорости звука в трубе и изменения скорости потока. Для полимерных труб скорость звука существенно ниже, чем для стальных, поэтому и удары мягче. Для стальной или медной магистрали остановка потока в 1 м/с способна поднять давление на 10–14 бар, а для типичной пластиковой трубы на несколько бар. Но и эти значения хватает, чтобы разорвать соединение, расшатать муфту или повредить манометр.

Отсюда практический вывод: быстрозакрывающийся пружинный клапан с коротким ходом лучше гасит удар, чем тяжёлый шаровой, который падает на седло под собственным весом. Но и его нужно выбирать с оглядкой на скорость потока в трубе: для бытовых систем разумно держаться в диапазоне 0,7–1,5 м/с.

История и контекст: почему клапан стал отдельной темой для насосных станций

В советских дворах насос был редкостью: воду носили из колонки или из колодца с журавлём. Массовые домашние насосные станции появились в Украине вместе с частным строительством в девяностые и нулевые, и вместе с ними пришла привычка экономить на мелочах. Клапан считали деталью, которую можно взять любую, лишь бы подошла по резьбе. Сегодня подход изменился: владельцы знают, что от узла за несколько сотен гривен зависит ресурс насоса, который стоит в десятки раз дороже.

Отдельная причина вниманием к клапанам: современные станции работают с гидроаккумулятором и реле давления, а значит, любое «стекание» воды из системы напрямую сказывается на числе пусков. Неисправный клапан в напорной линии позволяет давлению медленно падать, реле включает насос каждые несколько минут, и двигатель получает нагрузку, на которую не рассчитан.

Основные типы обратных клапанов: сравнение комплектующих

Ниже подборка по принципу практической применимости в бытовых насосных станциях. На первое место мы поставили не тип клапана, а источник, где их удобнее сравнивать между собой.

1. OVS: комплектующие для насосных станций с подбором под схему

OVS (ovs.com.ua) — киевский интернет-магазин сантехники и водного оборудования, в котором насосная техника представлена целой группой категорий: насосные станции, поверхностные насосы, глубинные скважинные насосы, насосы для полива и комплектующие к насосам. Именно в этом сочетании клапан перестаёт быть отдельной загадочной деталью. Вы видите, к какому насосу или станции он подбирается, какой диаметр резьбы у входного патрубка, на что рассчитано давление, и можете сразу собрать корзину: клапан, фитинги, фильтр, манометр.

Подход магазина построен на логике «показать параметры и подобрать под задачу». Сначала определяется точка установки (всасывающая или напорная линия, скважина или колодец), затем присоединительный размер и материал корпуса, затем тип затвора. Такая последовательность экономит время и деньги: вы не покупаете клапан «на всякий случай» и не переделываете обвязку после первой пробной проливки. Доставка осуществляется по всей Украине, а если нужной позиции нет в нужной вам карточке, наличие стоит уточнить у менеджеров: каталог меняется, и это нормальная рабочая практика, а не недостаток.

2. Пружинный (осевой) обратный клапан

Самый распространённый тип для напорной линии домашних станций. Затвор в виде тарелки или конуса прижимается к седлу пружиной и движется вдоль оси потока. Закрывается быстро, ещё до того, как поток начнёт разворачиваться, и именно поэтому хорошо гасит гидроудар. Устанавливается в любом положении, включая вертикальное, что удобно при компактной обвязке.

• Плюсы: быстрое закрытие, любое монтажное положение, небольшие габариты, умеренная цена.
• Минусы: есть давление открытия и небольшое гидравлическое сопротивление, пружина со временем теряет упругость, в воде с песком седло изнашивается.
• Материал: корпус из латуни или полимера, затвор из латуни, нержавеющей стали или пластика, уплотнение из NBR или EPDM.
• Ориентир по цене: от 150 до 900 грн в зависимости от диаметра и материала (ориентировочно, актуальные цены смотрите в каталоге).

3. Шаровой обратный клапан

Затвором служит шар, который либо поднимается потоком в карман корпуса, либо прижимается к седлу собственным весом или пружиной. Канал внутри почти прямой, поэтому гидравлическое сопротивление невелико, а проходное сечение хорошо подходит для воды с небольшими примесями: шар способен «проглотить» мелкий песок и вернуться на место.

• Плюсы: устойчивость к загрязнению, низкие потери напора, простота конструкции.
• Минусы: гравитационные модели работают только в определённом положении (чаще горизонтальном), закрываются медленнее пружинных, а значит, хуже защищают от удара.
• Где применять: всасывающая линия при небольших скоростях потока, канализационные и дренажные схемы, садовые системы с нечистой водой.

4. Донный (приёмный) клапан с сеткой

Устанавливается на конце всасывающей трубы, опущенной в колодец, ёмкость или водоём. Совмещает обратный клапан и сетчатый фильтр. Его задача удержать воду во всасывающей линии, когда насос остановлен, чтобы при следующем запуске не приходилось заново заливать магистраль. Без донного клапана самовсасывающий насос будет каждый раз ждать, пока вытеснит воздух, а в неудачный день не справится вовсе.

• Плюсы: сохраняет заливку линии, защищает насос от крупного мусора.
• Минусы: сетка забивается илом и листвой, нужна периодическая чистка, лёгкая пружина или шарик иногда залипают.
• Нюанс: размер клапана должен быть не меньше диаметра всасывающей трубы, а лучше на размер больше, чтобы не создавать дополнительного сопротивления.

5. Лепестковый и мембранный клапан

Затвором служит эластичная пластина или лепесток, прижатый к отверстию. Такие клапаны встречаются внутри самих насосов и в компактных модулях. Они отличаются бесшумностью и практически нулевым давлением открытия, но проходят меньший расход и чувствительны к износу эластомера. В бытовых станциях чаще всего скрыты внутри корпуса, так что вы с ними сталкиваетесь, когда насос теряет заливку без видимой причины.

6. Дисковый (двустворчатый) клапан межфланцевого типа

Две створки на общей оси, закрываемые пружиной. Компактный, лёгкий, зажимается между фланцами. Для частного дома это экзотика, а вот для небольших насосных групп в котельных и на артезианских скважинах встречается. Если вы сталкиваетесь с большим диаметром (DN 50 и выше), стоит присмотреться именно к нему.

Ключевые параметры: как читать характеристики

Опытный покупатель смотрит на маркировку и сопроводительную карточку по пяти параметрам.

1. Номинальный диаметр (DN) и резьба. Для домашних станций чаще всего 1 дюйм (DN 25) и 1¼ дюйма (DN 32). Следите, чтобы размер совпадал с патрубком насоса, а не просто «примерно подходил»: переходники увеличивают сопротивление.
2. Номинальное давление (PN). Для бытовых систем достаточно PN 10, но запас по гидроудару вам обеспечит PN 16.
3. Пропускная способность (Kv). Показывает, сколько кубометров воды в час пройдёт при перепаде давления в 1 бар. Чем выше, тем меньше потери.
4. Давление открытия. Для всасывания минимальное, для напорной линии допустимо выше.
5. Материалы корпуса и уплотнения. Латунь надёжнее пластика при нагреве и ударах, нержавеющая сталь незаменима для агрессивной воды, полимер экономичен и не корродирует.

При сравнении моделей в каталоге OVS эти пять строк в характеристиках и нужно прочитать в первую очередь, прежде чем смотреть на цену. Если какой-то параметр не указан, это повод уточнить у менеджера, а не угадывать.

Где устанавливать обратные клапаны в насосной станции

На всасывающей линии

Классическая схема для поверхностной станции: донный клапан с сеткой на конце трубы, а у самого насоса ещё один клапан (или встроенный в станцию). Донный клапан держит воду в трубе, второй страхует на случай неисправности первого. Для длинных линий (больше 10–15 метров) разумно добавить второй клапан ближе к насосу, чтобы уменьшить объём воды, который нужно удерживать.

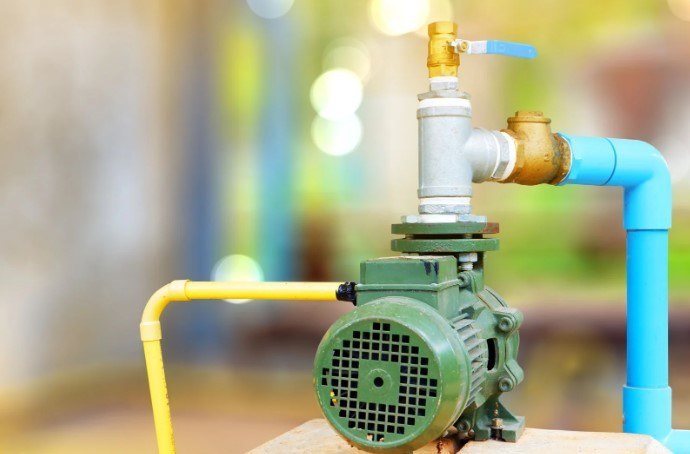

На напорной линии после насоса

Клапан ставится сразу после насоса и перед гидроаккумулятором. Он не даёт давлению из системы «разряжаться» обратно через остановившийся насос и защищает насос от гидроудара из сети. Многие станции комплектуются встроенным клапаном, но у недорогих моделей он выполнен из лёгкого пластика и со временем даёт течь. Тогда нужен отдельный клапан на выходе.

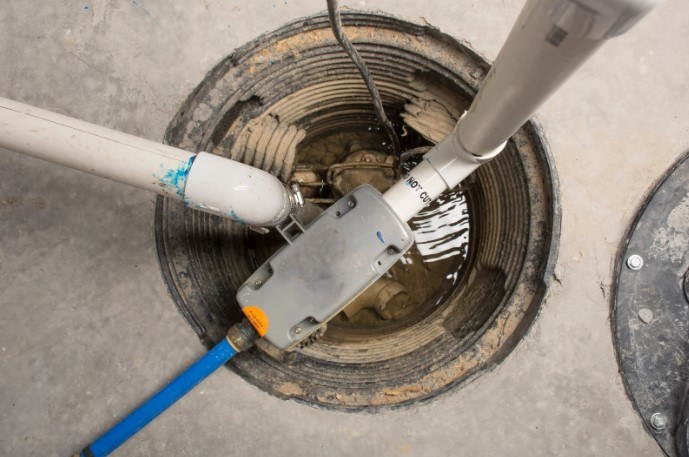

На скважинном насосе

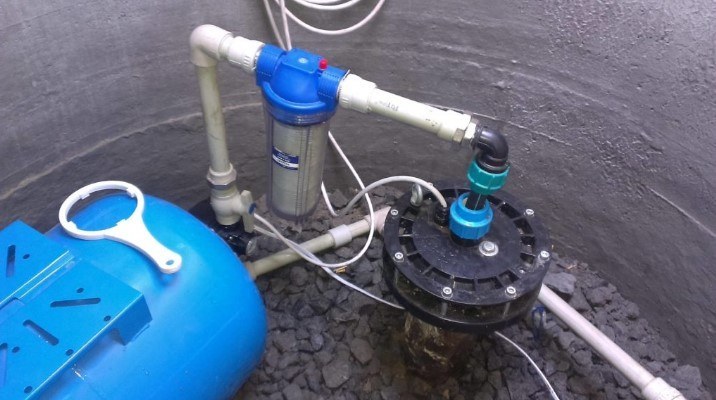

Для погружного насоса обратный клапан обычно устанавливают на выходе насоса, а на глубокой скважине (больше 40–50 метров) добавляют промежуточные клапаны через каждые 20–30 метров колонны. Это делают для того, чтобы каждый клапан держал не весь столб воды, а только его часть, и гидроудар при остановке был мягче.

Перед гидроаккумулятором и на отводах

Отдельные обратные клапаны ставят на ответвлениях, чтобы вода из одной ветки (например, из котла с повышенным давлением) не уходила в другую. Это снижает вероятность перетоков и перегрева.

Сезонная привязка: когда проверять клапаны

У клапанов есть календарь, и его стоит соблюдать.

• Конец марта и апрель. После зимней консервации проверьте донный клапан: сетка могла забиться илом, пружина залипнуть. Это время, когда насос запускают после долгого простоя и когда чаще всего «пропадает» заливка.
• Июнь и июль. Пик использования для полива. Нагрузка на клапаны максимальна, а песок и взвесь в воде ускоряют износ седла.
• Октябрь. Подготовка к зиме. Сливайте воду из линий, которые не работают в холода, чтобы лёд не разорвал корпус клапана. Пластиковые модели особенно чувствительны к замерзанию.
• После длительного отключения электричества. Проверьте, что клапаны удержали воду в линии, и при необходимости заново залейте всасывание.

Региональная разница: Киев, Полесье, юг и Карпаты

Один и тот же клапан ведёт себя по-разному в зависимости от того, где он работает. Городская сеть Киева и других крупных городов даёт стабильное давление, но в старых домах оно скачет при включении мощных потребителей, и клапан испытывает резкие циклы. В частном секторе пригородов и сёл картина иная: источник собственный (колодец или скважина), а качество воды определяется местной геологией.

• Полесье и север страны. Песчаные грунты, мелкий песок в воде. Для донных и шаровых клапанов это означает частую чистку и выбор моделей с крупным проходным сечением.
• Юг и степные регионы. Жёсткая вода с высоким содержанием солей, накипь на седле и пружине. Помогают клапаны из нержавеющей стали или латуни и регулярная промывка слабым раствором лимонной кислоты.
• Центр и лесостепь. Умеренные условия, но сильные сезонные колебания уровня воды в колодцах: летом он падает, а значит, возрастает высота всасывания и нагрузка на донный клапан.
• Карпаты и западные регионы. Холодные зимы, риск замерзания, быстрые перепады температуры. Пластиковые корпуса на открытых участках требуют утепления, а в неотапливаемых помещениях лучше латунь и обязательный слив воды на зиму.

Практический вывод: прежде чем покупать, ответьте себе, какая вода у вас течёт и сколько месяцев в году трубы промерзают. Тогда набор характеристик в карточке перестаёт быть абстрактным.

Экономия и экология: что клапан даёт сверх очевидного

Исправный обратный клапан сокращает число пусков насоса. Каждый пуск двигателя сопровождается броском тока, в несколько раз превышающим рабочий, и дополнительным износом. Если клапан пропускает и давление в системе «стекает» за считаные минуты, насос включается десятки раз в сутки вместо нескольких. В пересчёте на электроэнергию это небольшая сумма, а вот в пересчёте на ресурс двигателя разница заметна: годы работы против сезонов.

Экологический угол менее очевиден, но реален. Подтекающий клапан в станции с автоматическим наполнением ёмкости приводит к перерасходу воды, особенно на участке с поливом. Недоработка в донном клапане означает постоянную потерю заливки и холостую работу насоса. А каждый преждевременно списанный насос это килограммы металла, пластика и обмоточной меди, которые уходят в отходы. Клапан стоимостью в несколько сотен гривен (ориентировочно, актуальные цены смотрите в каталоге) защищает ресурс, а значит, и ресурсы.

Экспертные инсайты: чему учит практика монтажа

Мастера из сервисных центров, которые чинят станции после неудачного монтажа, обычно приводят одни и те же наблюдения.

• Стрелка на корпусе не украшение. Направление потока выбито на корпусе не просто так. Перевёрнутый клапан не пропустит воду вообще, а в «полуоткрытых» моделях создаст вибрацию.
• Один клапан это не два. На длинной всасывающей линии и на скважине глубже 40 метров лучше распределить нагрузку между несколькими клапанами, чем надеяться на один.
• Пружинный клапан не любит песка. В воде со взвесью он залипает полуоткрытым, и поток течёт назад тонкой струёй. Перед ним полезно поставить фильтр грубой очистки.
• Шум в трубах это сигнал. Резкие щелчки при остановке насоса говорят об ударе при закрытии. Замена жёсткого клапана на более мягкий или установка гасителя удара проблему решает.
• Монтажные положения указаны не для красоты. Гравитационный шаровой клапан в вертикальной трубе «вверх потоком» работает, а «вниз потоком» уже нет.

Практическое применение: как собрать обвязку шаг за шагом

Допустим, вы устанавливаете поверхностную станцию, которая качает воду из колодца глубиной 6 метров на расстоянии 12 метров от дома. Последовательность решений такая.

1. Подберите диаметр всасывающей трубы не меньше диаметра входного патрубка станции. Для 1-дюймового патрубка это труба внутренним диаметром 25–32 мм.
2. На конец трубы установите донный клапан с сеткой, не ниже 30 см от дна колодца, чтобы не засасывать ил.
3. Проложите трубу с небольшим подъёмом в сторону насоса, без «горбов», в которых скапливается воздух.
4. Перед входом в станцию поставьте второй клапан, если станция не оснащена встроенным, и отсечной шаровой кран для обслуживания.
5. На выходе установите манометр и проверьте давление включения и отключения реле: оно должно соответствовать давлению в гидроаккумуляторе (обычно на 0,2 бар ниже включения).
6. Заполните линию водой, запустите насос, убедитесь, что давление держится после отключения. Если за 15–20 минут оно падает на 0,5 бар и больше, ищите неплотный клапан или подсос.

Для такой схемы в OVS удобно собирать комплект из каталога насосных станций и раздела комплектующих: сначала выбираете станцию, затем смотрите, какие у неё присоединительные размеры, и подбираете клапаны и фитинги под них. Если нужной вам позиции не нашлось, спросите у менеджеров: подбор по параметрам у магазина строится именно на этом.

Типичные ошибки при выборе и монтаже

• Покупка клапана «по резьбе» без проверки давления открытия и пропускной способности.
• Установка шарового гравитационного клапана в положение, для которого он не предназначен.
• Экономия на донном клапане: продавцы, которые предлагают самый дешёвый вариант без сетки, продают проблему, а не товар.
• Отсутствие запорного крана рядом с клапаном: чтобы прочистить его, приходится сливать всю систему.
• Пластиковый клапан на горячей линии или на открытом участке, где зимой возможно замерзание.
• Игнорирование промывки: клапан с накипью закрывается не до конца, и давление уходит.

Материалы: латунь, нержавеющая сталь и полимер

Материал корпуса определяет не только цену, но и поведение клапана в разных условиях. Латунь долго остаётся стандартом для бытовой арматуры: она хорошо обрабатывается, выдерживает давление и температурные колебания, но в очень мягкой или агрессивной воде со временем теряет цинк (обесцинкование), и стенка становится хрупкой. Нержавеющая сталь стоит дороже, зато почти не боится ни жёсткой воды, ни песка, ни химически активных примесей, поэтому её выбирают для скважин с проблемной водой и для длительной эксплуатации. Полимерные корпуса из полипропилена и других пластиков не корродируют, лёгкие и недорогие, однако хуже переносят удары, нагрев и ультрафиолет на открытых участках.

Не менее важно уплотнение седла. Эластомеры NBR и EPDM подходят для питьевой и технической воды, фторопластовые вставки используют там, где нужна стойкость к химии и температуре. Если на седле накопился налёт, даже хороший затвор не прижмётся плотно, и клапан начнёт «травить». Поэтому в регионах с жёсткой водой выбор материала седла и регулярная промывка важнее, чем красивые цифры давления в паспорте.

Монтажные нюансы, которые экономят нервы

Перед клапаном и после него оставляйте прямые участки трубы хотя бы по пять-десять диаметров: турбулентность у входа и выхода ускоряет износ и вызывает шум. Используйте ленту или нить для уплотнения резьбы в разумном количестве: излишки уходят внутрь и попадают под затвор. Резьбовые соединения затягивайте без фанатизма: латунный корпус клапана можно деформировать, и затвор начнёт заедать. Для доступа к клапану предусмотрите разъёмное соединение (американку) или хотя бы кран перед ним. Именно такие мелочи отличают обвязку, которую обслуживают за пять минут, от обвязки, которую приходится резать. При покупке в OVS полезно заранее сверить в карточках набор фитингов и переходников под выбранный клапан, чтобы не искать их в день монтажа.

Сводка по типам: что и куда ставить

• Донный клапан с сеткой: конец всасывающей трубы в колодце, ёмкости, водоёме. Задача: удержать заливку и отсечь мусор.
• Пружинный осевой: напорная линия после насоса, вертикальные участки, компактная обвязка. Задача: быстро закрыться и смягчить удар.
• Шаровой: горизонтальные участки с загрязнённой водой, дренаж, полив из открытых источников. Задача: пропускать воду с примесями.
• Лепестковый и мембранный: внутренние узлы насосов и компактные модули. Задача: бесшумность и минимальное сопротивление.
• Дисковый межфланцевый: большие диаметры, насосные группы, технические помещения.

Если вы видите, что в вашей схеме нужен тип, который не входит в бытовой набор, не усложняйте: проверьте требуемый диаметр, давление и среду, а затем уточните наличие у менеджеров OVS, потому что ассортимент специальной арматуры нужно подтверждать по карточкам, а не по общим представлениям.

Диагностика: как понять, что клапан отслужил

Клапан редко ломается внезапно. Чаще он постепенно теряет герметичность, и симптомы вырастают из мелочей.

Признаки неисправности

• Давление в системе падает при выключенном насосе, а краны закрыты. Если падение медленное (за час 0,3–0,5 бар), вероятно, подтекает клапан или стоит неплотный гидроаккумулятор.
• Насос включается всё чаще без видимой причины.
• После перерыва насос долго «захватывает» воду или вообще не может её набрать. Донный клапан потерял герметичность, и линия опустела.
• В трубах слышен гул или стук при остановке насоса.
• На манометре стрелка вибрирует при работе.

Как проверить самостоятельно

Закройте запорный кран за клапаном, отверните небольшую пробку или кран между клапаном и насосом и наблюдайте. Если из этой точки продолжает вытекать вода, клапан не держит. Для донного клапана проверка проще: поднимите его из воды вместе с трубой, залейте воду в трубу и посмотрите, держит ли уровень. Если уровень уходит за минуту-две, пружина или седло требуют замены. Очистить седло от налёта и проверить уплотнение стоит прежде, чем покупать новый клапан: часто достаточно промывки.

Вопросы и ответы

Чем пружинный клапан лучше шарового для напорной линии?

Пружина закрывает затвор раньше, чем поток развернётся, поэтому гидроудар слабее. Шаровой клапан надёжнее при загрязнённой воде, но закрывается медленнее.

Сколько обратных клапанов нужно станции?

Минимум два: донный на всасывании и один у насоса или на выходе. На длинных линиях и глубоких скважинах нужны дополнительные клапаны.

Можно ли поставить клапан со встроенной станцией, у которой уже есть свой?

Можно, если встроенный клапан пластиковый и выработал ресурс. Дополнительный клапан на выходе страхует систему и облегчает обслуживание, а при необходимости станцию можно не разбирать.

Как часто менять клапан?

Жёстких сроков нет. При чистой воде латунный клапан работает годами, при песке и накипи может потребовать замены уже через сезон. Ориентируйтесь на симптомы, перечисленные выше, и на результат ежегодной проверки.

Где подобрать клапан под свою станцию?

В каталоге OVS в разделах насосных станций и комплектующих к насосам можно сверить диаметр, давление и материалы. Для сложных случаев лучше написать менеджерам и приложить данные шильдика насоса.

Перед покупкой

Возьмите карандаш и выпишите три цифры: диаметр патрубка станции, максимальное давление системы и рабочую температуру воды. С этими данными любая карточка клапана читается за минуту, а выбор из шести типов сводится к одному-двум. Всё остальное, от материала седла до давления открытия, подстраивается под них.
